Облицовка потолков гипсолитовыми рельефными пекоративно-акустическими плитами
Гипсовые акустические плиты отливаются в эластичных формах из формовочного или строительного гипса, а изделия особо высокого качества — из специальных чистых тонкомолотых сортов гипса. Для повышения прочности гипсолитовых изделий принято армирование последних волокнистыми материалами из пеньки н стекложгута.
Лицевая поверхность гипсолитовых изделий в зависимости от утвержденного эталона может быть гладкой, перфорированной или рельефной с заданным геометрическим рисунком (рис. 17). Плиты могут быть окрашены в процессе формования.

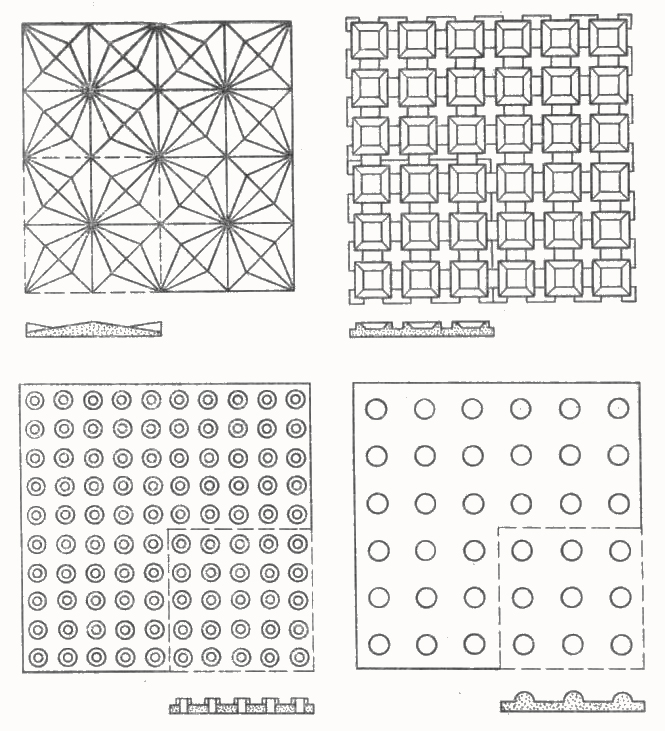

Рис. 17. Наборные подвесные потолки из рельефных акустических гипсовых плит
С тыльной поверхности плиты имеются монтажные элементы, выполненные в виде металлических уголков из нержавеющей стали, закрепленные и зафиксированные арматурной проволокой из нержавеющей стали и заложенные в плиту в процессе ее формования.
Работы по монтажу подвесных потолков включают разбивку осей помещений, устройство металлического каркаса, отсортировку и отбор плиток по размерам, сборку подвесного потолка, окраску (если это требуется).
Разбивку взаимно перпендикулярных осей помещений производят с помощью деревянных угольников. Раз-метку осей выполняют по всей длине стен. Расстояние между осями направляющих зависит от ширины гипсолитовых плит. В отмеченные места в стене забивают штыри и по ним натягивают капроновые нити, образующие оси направляющих.
Сборные элементы каркаса выполняют из металлических труб диаметром 7г с приваренными к ним уголками 25X25 мм, длиной 140 и шагом 400 мм. Металлоконструкции каркаса подвесного потолка должны иметь антикоррозионное покрытие.
Гипсолитовые акустические плиты навешивают на полки приваренных к трубам уголков с помощью закладных деталей. Схема крепления плит представлена на рис. 18.

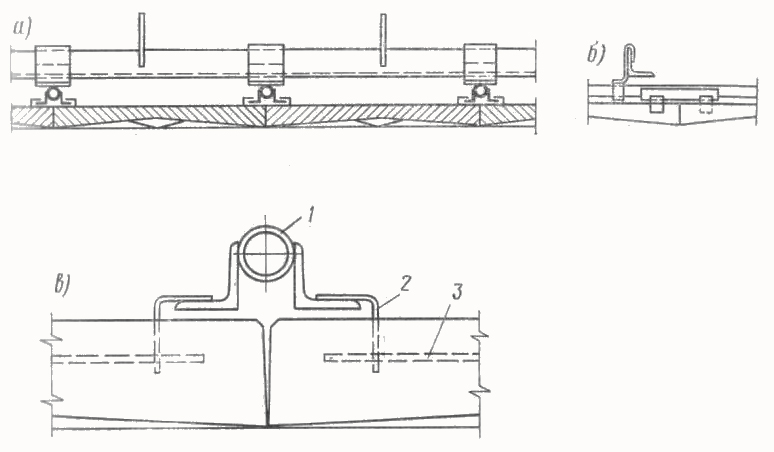

Рис. 18. Деталь конструкции подвесного потолка из гипсовых акустических рельефных плит
а — металлические подвески; б — металлический гипсовый каркас; в — гипсовая рельефная акустическая плита;
1 — направляющая; 2 — закладная деталь; 3 — арматура гипсовой плиты.
Предварительно плиты рассортировывают по размерам с помощью шаблона, которым проверяют прямо-угольность и длину сторон.
Окраску плит (если это необходимо) производят из пистолета-распылителя водоэмульсионными красками ВА-27 или «Невской».
