Облицовка потолков гипсовыми акустическими перфорированными плитами



11.05.2015

Акустические гипсовые плиты представляют собой перфорированные листы затвердевшего гипсового теста, армированные стекловолокном и облицованные с двух сторон картоном или с тыльной стороны алюминиевой фольгой.

Плиты АГШБ без подстилающего слоя применяют совместно со звукоизолирующими плитами или матами из минеральной ваты (ГОСТ 9573—72) или из стеклянного волокна, толщиной 50 или 100 мм в зависимости от звукового режима в отделываемом помещении. Плиты АГШТ с подстилающим слоем можно использовать без звукоизолирующих прокладок с относом от поверхности перекрытий на 50 или 100 мм.

Аналогичные плиты изготовляют из формовочного гипса, армированного стеклотканью со сквозной перфорацией (СТУ 18—321—2—64).

По периметру и в средней части плит предусмотрены ребра жесткости, пространство между которыми заполнено звукопоглощающим слоем из минеральной ваты по прослойке из пористой бумаги. Тыльная сторона плиты оклеена алюминиевой фольгой.

Гипсовые акустические плиты крепят по деревянному каркасу. Крепление деревянного каркаса производят по ранее установленным прогонам металлического каркаса.

Операции по устройству потолков выполняют в следующей технологической последовательности: отсортировывают и отбирают по размерам плиты, размечают и закреплят капроновыми нитями в натуре продольную и поперечную оси помещения, просверливают отверстия в металлических прогонах (по намеченным заранее рискам), крепят продольные бруски, крепят поперечные вкладыши, плиты АГШ подшивают снизу к брускам деревянного каркаса, окрашивают плиты водоэмульсионными красками.

Плиты рассортировывают с помощью шаблона по размерам, при этом проверяют прямоугольность и длину сторон.

Кромки плит зачищают пилой-ножовкой. Плиты с повреждением отбраковывают. Схема крепления плит приведена на рис. 16.

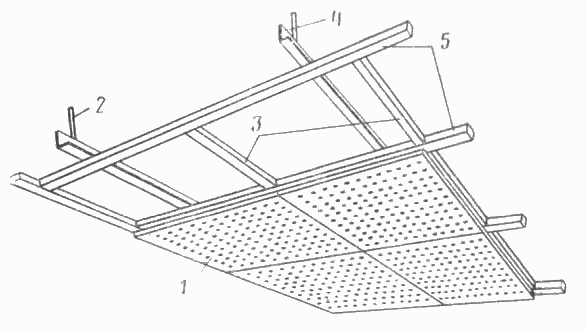

Крепление гипсовых акустических плит
Рис. 16. Крепление гипсовых акустических плит
1 — гипсовая акустическая плита; 2 — анкер; 3 — поперечные вкладыши; 4 — прогон; 5 — продольные бруски.

На металлические прогоны с помощью линейки-шаблона наносят риски через каждые 50, 80, 100 см в зависимости от размера применяемых плит; в местах разметки сверлильной машиной просверливают отверстия в металлических прогонах, к которым с помощью болтов или шурупов крепят деревянные антисептированные продольные бруски: поперечные вкладыши крепят к продольным брускам гвоздями или шурупами с расстоянием между ними 500 или 1000 мм (в зависимости от размера плит). Установленный таким образом деревянный каркас тщательно выверяют по уровню с помощью запиваемых клиньев. В зависимости от архитектурного решения гипсовые акустические перфорированные плиты устанавливают на деревянный каркас вплотную одна к другой или с расстоянием 2—3 см. Расстояния заполняют впоследствии специальными деревянными или пластмассовыми раскладками. Плиты закрепляют оцинкованными гвоздями или шурупами, для чего в плитах предварительно просверливают отверстия (по три отверстия с каждой стороны). Первую плиту устанавливают у места пересечения осей помещения так, чтобы две смежные громки плиты прилегали к капроновым нитям. Плиту крепят к каркасу двумя оцинкованными гвоздями, следующие плиты ряда устанавливают по капроновой нити продольной оси. Затем производят окончательное крепление плит гвоздями к каркасу.

Примыкающие к стенам плиты обрезают на месте и прибивают к каркасу, не допуская зазоров между стенами и кромкой плит.

Смонтированный подвесной потолок из гипсовых плит окрашивают водоэмульсионной синтетической краской с помощью пистолетов-распылителей или малярных валиков.
